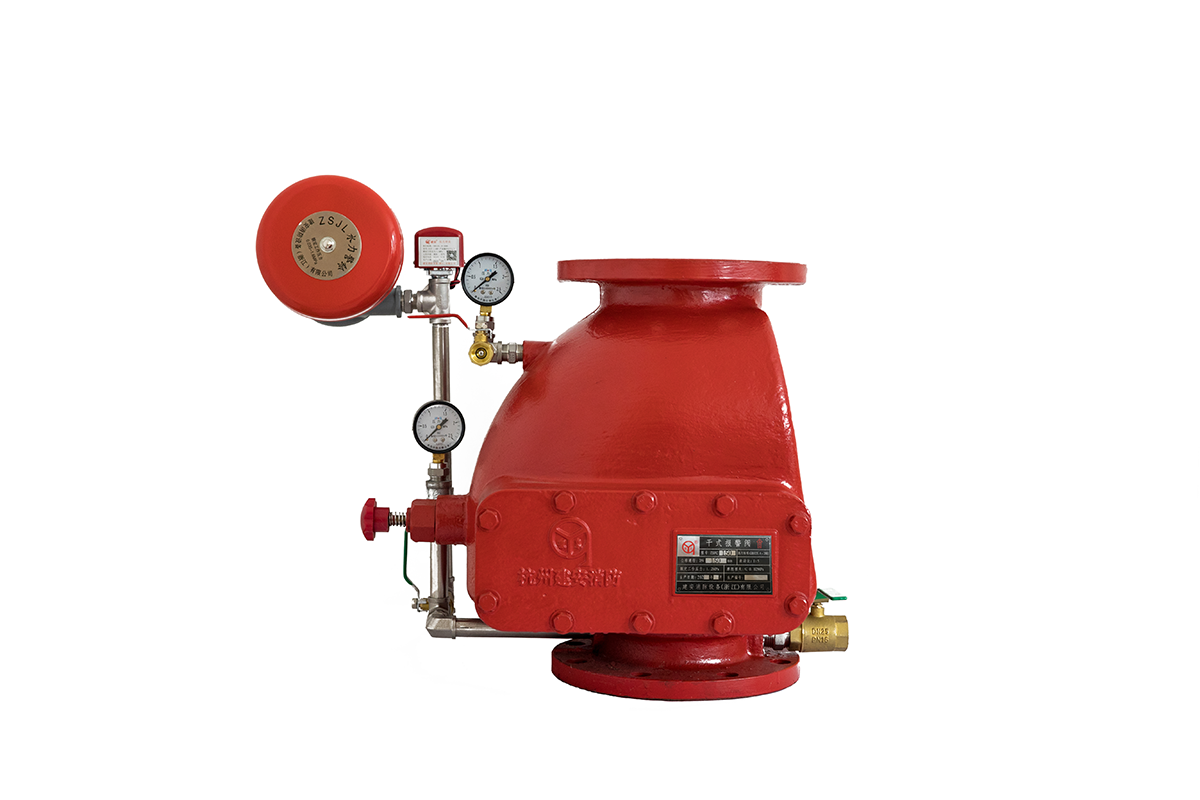

ZSFC型幹式報警閥

一、ZSFC型幹式報警閥產品介紹：

ZSFC型幹式報警閥是一種新型的1：5差動式、手動外複位閥門。當幹式自動噴水滅

火係統（簡稱幹式係統）的一隻或多隻噴頭動作後，係統側的壓縮氣體壓力快速下降，閥門自動開啟，使水進入係統側管道，並啟動火災報警裝置。

幹式報警閥與連動報警設施、係統管網、供氣係統、供水係統等組成幹式報警係統。是為了滿足在寒冷和高溫場所安裝自動噴水滅火係統的需要，在濕式係統的基礎上發展起來的又一種閉式係統。

二、執行標準：GB5135.4-2003《自動噴水滅火係統第4部分：幹式報警閥》

二、執行標準：GB5135.4-2003《自動噴水滅火係統第4部分：幹式報警閥》

三、主要技術參數：

額定工作壓力：1.2MPa                         壓力開關觸點容量：DC24V，0.5A

幹式報警閥的供水壓力與係統側的注氣壓力值：

四、幹式報警閥貯存要求：

幹式報警閥應存放在通風、幹燥的庫房內，避免與腐蝕性物質共同貯存，貯存在—10

℃～+40℃的環境中。

五、安裝須知：

1. 在係統管網安裝幹式報警閥之前，供水管網必須經過徹底的清洗，保證管網內無垃圾、異物，並保持水質清潔。

2. ZSFC型幹式報警閥須垂直安裝在係統管路上，適用工作環境溫度為4℃～70℃。

3. ZSFC型幹式報警閥安裝時，應在閥體兩端的法蘭上受力起重或安放，不得在其他零部件或管路上受力，以免造成幹式報警閥不必要的損傷。

4. 安裝地點應從安全、便於操作考慮。幹式報警閥的安裝周圍，應留有充分的安裝、維修空間，以保證在zui短的停機時間內修複。

5. ZSFC型幹式報警閥根據係統設計規範要求：必須在供水側安裝信號碟閥（閘閥），並建議在係統側安裝信號碟閥（閘閥），以有利於整個係統的調試，為使幹式係統能滿足功能要求，應在係統側安裝氣壓維護希望。

6. 當幹式係統安裝管網過大時，設計安裝時應考慮安裝加速器，加快閥瓣的打開速度，使係統能快速滅火。

六、係統的調試：

1. 檢查幹式報警閥安裝是否按《說明書》上圖示位置進行安裝，在確保係統安裝無誤後，清洗係統管路及閥瓣組件，關閉供水側的信號碟閥或閘閥。

2. 打開排水球閥，放淨閥內餘水（注意：必須徹底排淨，並不要關閉排水球閥），關閉試警鈴球閥，往閥內推動複位手柄，使閥門處於關閉狀態。

3. 關閉放凝水球閥，打開加底水球閥向漏鬥內注入底水，直到無法注入止（加水時有可能在滴水閥裏有少許水流出），打開放凝水球閥，放完多餘的水，關閉放凝水球閥及加底水球閥。

4. 安裝有氣壓維護裝置的幹式報警閥，可根據額定供水壓力和zui低注氣壓力值，調整好氣壓維護裝置的上限值和下限值。

5. 打開載止閥向管路內注入額定的氣壓（zui低注氣壓力值見上表），排水球閥不應有水或壓縮氣流出；或在關閉載止閥（注意處於伺應狀態時截止閥應打開）時不應有明顯的氣壓下降；滴水閥內應無壓力水流出。如有上述現象應檢查閥門是否關閉或係統管路有無泄漏。必要時打開閥蓋，清除、衝洗閥內垃圾，重新進行複位。

6. 在確認閥門已完全關閉、閥體上腔已加底水和注入壓縮氣後，關閉排水球閥打開供水側信號碟閥或閘閥，向閥內注入額定工作壓力的水。

7. 開啟幹式報警閥上的試警鈴球閥，可以在不啟動閥門情況下測試警鈴能否報警，閥在伺應狀態時試警鈴球閥應處於關閉狀態。

七、係統安裝示意圖：

八、係統工作原理：

當係統保護區內的某處因發生火情，溫度急劇上升，致使覆蓋該處的一個或多個閉式噴

頭感溫動作，管網內壓縮氣體壓力下降，當係統壓力降到啟動壓力值時（閥門的啟動壓力比為1：5），幹式報警閥閥瓣被打開，幹式報警閥開始報警動作。此時幹式係統有一個係統排氣和衝水的過程，使噴頭延遲噴水滅火時間，水流經延遲後進入係統管網通過噴頭進行滅火，這一過程就是幹式係統的動作過程。

當滅火過程結束，火警解除後，因幹式報警閥不能自動複位，須進係統調試後才能重新轉入伺應工作狀態。

一、係統的維護和保養：

1. 幹式報警閥及其附件應少半年檢查一次，以保證能安全可靠地進行工作。

打開閥蓋檢查閥瓣上的橡膠密封麵，該麵應清潔無損傷，否則應清洗或更換。

閥座的密封麵不許積存泥沙和汙物，必要時應進行清洗，閥座密封麵應平整，無損傷和壓痕，必要時應修理或更換。

2. 幹式係統在正常工作狀態，如發現幹式報警閥的滴水閥滴水過分嚴重或有壓力水流出，或出現係統的氣壓下降過快，都應及時對幹式報警係統進行檢查，以便及時排除故障。

3. 應及時檢查幹式報警閥內底水的聚集情況，如發現閥內水位過高，應打開放凝水球閥，排出多餘的水，以免造成水位過高，致使閥內水流向係統，造成不必要的損失；如發現閥水水位過低，應及時向閥內補充底水（加底水時應關閉供水側、係統側信號閥，使閥內水壓、氣壓下降至零），以免應閥內無底水，致使閥瓣上密封件與閥座粘連，造成係統不能可靠動作。

4. 應每季度對水力警鈴、壓力開關進行一次動作試驗，檢查水力檢查能否報警，壓力開關能否發出報警信號。檢查完成後應及時關閉試警鈴球閥，打開報警管路放水閥，排淨餘水後關閉報警管路放水閥。

5. 注意：閥瓣密封墊（橡膠）的抗老化有效期為一年。

九、訂貨須知：

用戶在訂購ZSFC型幹式報警閥時應注明產品名稱、型號、規格、數量、交貨日期。如

需訂購氣壓維護裝置、加速器、電氣控製櫃請另行說明。

ZSFC型幹式報警閥包裝箱內裝有：

注：此說明書適用於本公司差動式幹式報警閥係列，如有更新，恕不另行通知。
