早期抑製（ESFR）噴頭

 執行標準：GB5135.9-2006

一、簡介

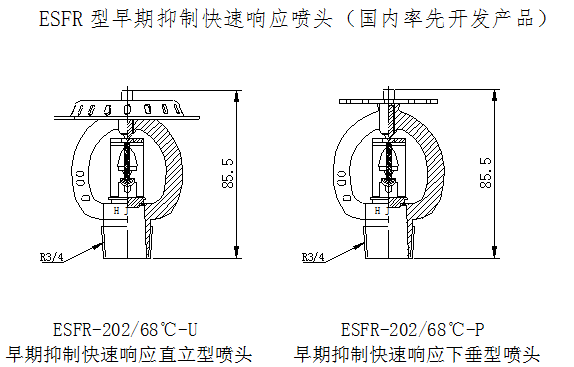

    下垂型ESFR快速響應早期滅火玻璃球灑水噴頭,是一種大口徑灑水噴頭,它是自動噴水滅火係統的一個組成主要元件,既可用於探測火災,又可通過自動噴水進行滅火。由於該噴頭采用∅2.5mm(∅3mm)玻璃球，大噴口直徑及較大的濺水盤，其響應時間指數（RTI）≤28±8（m.s）,因而具有快速響應火災,流量大，水滴直徑大，滅火效率高等優點,是專門為高堆垛與高貨架倉庫設計,較普通噴頭具有特殊的優勢。保護普通危險,儲存Ⅰ-Ⅳ類物品,塑料製品,混雜物品的倉庫。
二、主要技術參數:
    1、型號：ESFR  202/68℃  P
    2、安裝形式：下垂式,濺水盤朝下。
    2、公稱口徑：20mm，接口螺紋R3/4。
    3、額定工作壓力：1.2MPa，出廠密封試驗壓力:3.4MPa，100%檢測。
    4、流量特性係數:K=202、K=242、K=363。
    5、響應時間指數(RTI)≤28±8(m.s)  。
    6、公稱動作溫度:68℃。
    7、zui大覆蓋麵積:9.3m  。
    8、最小覆蓋麵積:7.4m  。

四、安裝高度與zui低工作壓力：

六、貯存、安裝、使用維護注意事項：

1、灑水噴頭應貯存在-15℃～40℃的幹燥環境中，不得在4℃以下的環境中使用。

2、安裝噴頭時和管件螺紋聯接處建議使用聚脂氟乙稀密封帶,管件應是符合國家標準的產品。

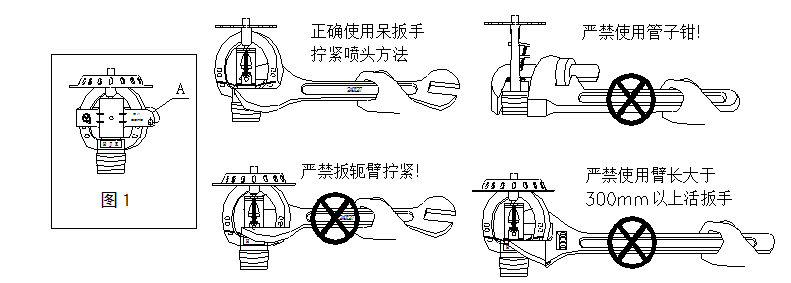

3、噴頭安裝時必須使用(22X24)的呆扳手的相應扳口，並注意正確使用,如下圖。噴頭擰緊力距為10-20N.m,嚴禁超過30N.m。

4、噴頭應保持清潔,嚴禁噴塗油漆,塗料等。

5、待安裝噴頭應儲存在廠方提供的泡沫防護盒內，施工人員不得隨意用其它容器:如安全帽、油漆桶等使用或存放。

6、取放噴頭不允許用拋物、攏抓、傾倒等方式，必須輕拿，輕放，玻璃球嚴禁碰撞。由於不規範的操作或安裝造成噴頭框架受損、玻璃球轉動引發的滲漏和爆炸,本公司不負責任。

7、本公司生產的ESFR噴頭，對質量保證非常嚴謹，在噴頭中部添加了玻璃球塑料保護罩，防止噴頭在運輸及安裝過程中玻璃撞碎,施工單位必須待噴頭安裝好，試水完成後方能拆除。正式投入使用時必須拆除，拆除時隻需在A處(如圖1)輕輕一拔,保護罩即能輕易拆下。
