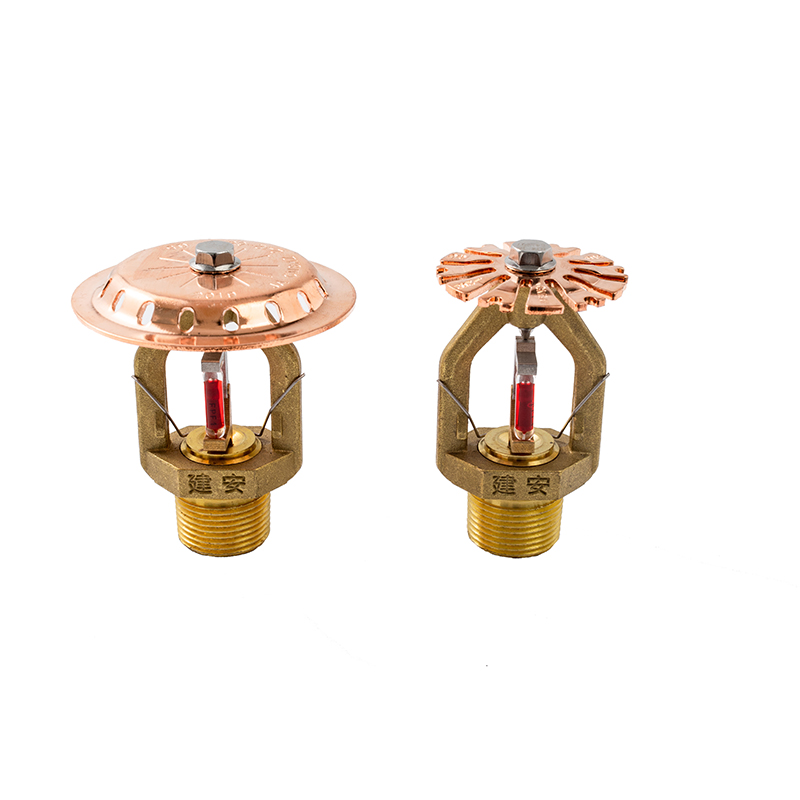

特殊應用型（CMSA ）噴頭

一、簡介

特殊應用型（CMSA）噴頭是近年來研製開發的一種新型噴頭，CMSA 是用於保護高堆垛與高架倉庫具有較大的水滴粒徑，大流量低壓特種噴頭，與 ESFR 噴頭相比，CMSA噴頭的優點就是降低了噴頭的工作壓力，且障礙物對噴頭灑水的影響較小，CMSA 噴頭屬於標準響應噴頭。在給定的條件下，CMSA 噴頭具有與 ESFR 噴頭同樣的滅火效果，

而且所需壓力較低，安全性能更佳。為設計人員提供了除 ESFR 噴頭外的另一種選擇。由於傳統的 ESFR 噴頭噴灑的水滴遇到類似鋼梁等障礙物時，動量會大大降低，造成ESFR 噴頭滅火效能下降，因此 ESFR 噴頭的選用對障礙物有嚴格的限製。為解決 ESFR 噴頭因火災熱氣流方向的變化造成設計區域外 ESFR 噴頭的誤動作等，CMSA 噴頭有效地解決了 ESFR 噴頭應用中存在的問題，因此，高架倉庫等倉儲場所的 CMSA 噴頭應用越來越廣泛，在國外 ESFR 噴頭已經逐漸被 CMSA 噴頭所替代。

二、主要特點

◆ CMSA 噴頭係統工作壓力低、流量大、水滴顆粒大，不受障礙物的遮擋影響。CMSA應用係統全，不僅可用於濕式係統，也可用於幹式及預作用係統。在各種布置方法的貨架內不需在貨架內另安裝其它噴頭。

◆  較低的壓力要求，有機會減小係統管道，消防泵及水箱的規格。

◆  德國原裝進口玻璃球。比易熔合金型的噴頭更加可靠(尤其是易熔合金的 ESFR 噴頭，其采用焊接式設計結構)。

◆  結構強健，有效防止意外破損。易熔合金的 ESFR 噴頭易熔組件結構暴露在外麵，容易受到碰撞產生誤噴隱患。

◆  穩定性好，使用壽命長。易熔合金的 ESFR 噴頭的核心部件易熔合金焊片，容易因時間環境的影響而改變內部結晶，使焊接強度降低及動作溫度升高，存在較大的隱患。

三、工作原理

我公司特殊應用型（CMSA）噴頭采用德國原裝進口玻璃球作熱敏感元件，當火災發生後，環境溫度上升，使噴頭的熱敏感元件爆破，使熱敏元件組件因失去裝配載荷而發生鬆散，在水壓的作用下，整個熱敏感組件受水壓衝擊鬆垮脫落，使噴頭啟動噴水。

四、噴頭的的主要技術參數

1.產品型號規格：

產品的型號規格由性能代號（CMSA 或 CHSA）、公稱動作溫度、流量係數、安裝形式代號四部分組成。示例：JACMSAX 363-74℃，表示公稱流量係數 K=363，公稱動作溫度為 74℃的下垂安裝的 CMSA 噴頭。

2

2.安裝形式：下垂式，代號“X”濺水盤朝下安裝直立式，代號“Z”濺水盤直立安裝

3.公稱口徑：DN25、DN20，連接螺紋: R1"、R3/4"。

4.流量特性係數：K=363

5.響應時間指數：80（m.s） 0.5 ＜（RTI）≦150（m.s） 0.5

6.最 大工作壓力 1.2MPa，出廠密封試驗壓力 3.0MPa、100%檢測。

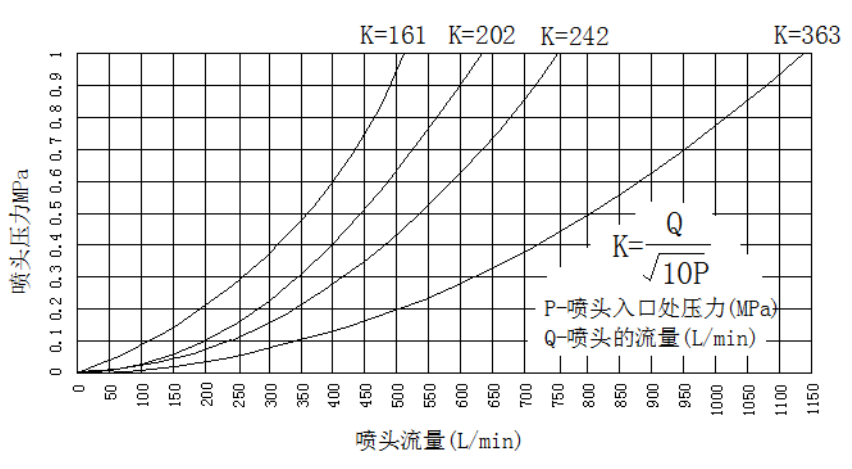

7.流量曲線：

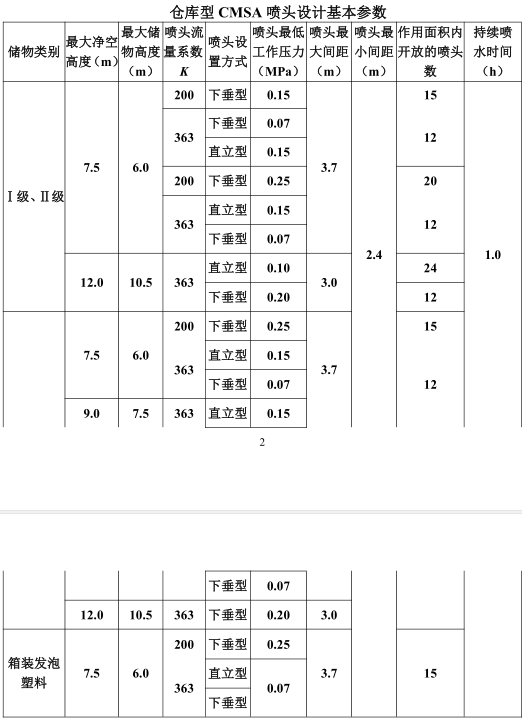

五、特殊應用噴頭的係統設計基本參數

六 、 貯存 、 安 裝、使用 維護注 意 事項：

1、灑水噴頭應貯存在-15℃～40℃的幹燥環境中，在4℃以上及低於公稱動作溫度38℃的環境中使用。

2、安裝噴頭時和管件螺紋聯接處建議使用聚脂氟乙稀密封帶,管件應符合國家標準。

3、噴頭安裝時應使用正確扳口的呆扳手，並注意正確使用，必須作用在兩個對邊平麵。噴頭擰緊力距為20-27N.m,嚴禁超過30N.m。

4、噴頭應保持清潔,嚴禁噴塗油漆,塗料等。

5、待安裝噴頭應儲存在廠方提供的泡沫防護盒內，施工人員不得隨意用其它容器:如安全帽、油漆桶等使用或存放。

6、取放噴頭不允許用拋物、攏抓、傾倒等方式，必須輕拿,輕放,噴頭嚴禁碰撞。由於不規範的操作或安裝造成噴頭框架受損、熱敏感元件鬆動、變形、移位引發的滲漏和誤噴,本公司不負任何責任。
