閉式水幕噴頭（窗玻璃噴頭）

執行標準：Q/HJX05-2012

一、產品介紹：

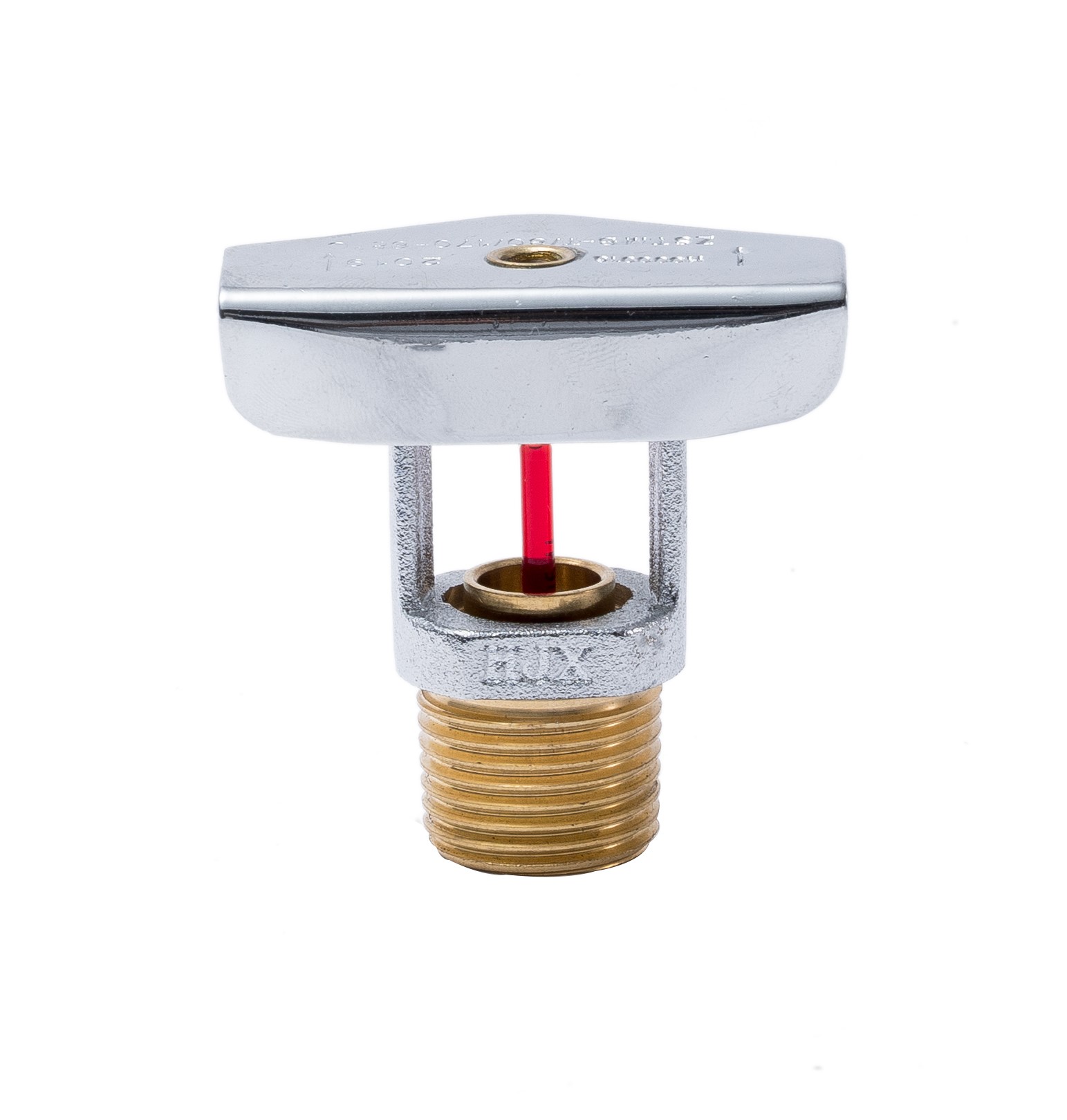

WS型垂直下垂側牆閉式水幕噴頭（窗玻璃噴頭）采用Job(進口)3mm玻璃球，快速響應，穩定可靠。專門用於保護區內的隔牆用熱增強型玻璃或鋼化玻璃的保護。它不同於普通噴頭的防護冷卻，經閉式水幕噴頭（窗玻璃噴頭）保護的窗玻璃應具有2小時的耐火能力，火災時即便消防栓水柱直接噴淋窗玻璃，玻璃也不會爆裂或可見的損傷。因此這種玻璃應具有特別的耐溫及抗強性能，噴頭的有效防護功能在於噴頭濺水盤的特殊設計產生的全覆蓋冷卻功能和噴頭快速響應的熱敏能力,達到窗玻璃噴頭+玻璃幕牆=防火牆的目的。

二、用途和特點

WS型垂直下垂側牆閉式水幕噴頭（窗玻璃噴頭）可以在有噴淋係統保護或無噴淋係統保護的建築物中，用該噴頭作固定玻璃窗戶或玻璃牆隔斷的內部保護，也可作為開式噴頭使用，防護外部火災的蔓延。

作為噴頭的特殊使用，噴頭的安裝、玻璃的材質和規格、玻璃的安裝和固定必須遵循產品的說明和設計要求。

用途：

 1.內部防火隔斷時，閉式     2.防護內部火災不蔓延到外    3.防護外部火災蔓延到內部時，

噴頭安裝在兩側。 部時，閉式噴頭安裝在內部。   開式噴頭安裝在建築物外部。

三、主要技術參數：

四、安裝要求：

◆ 噴頭安裝位置：對用豎向隔板或框架連接組合的玻璃窗、隔斷或幕牆，噴頭應安裝在每個分割區段內。分割區段長度大於噴頭zui大間距下限時，應按長度設置多隻噴頭，其間距應符合下述的噴頭zui大zui小間距和噴頭離豎向隔板或框架距離的要求。當分割區段長度小於噴頭zui大間距下限時，應采用一隻噴頭並安裝在分割區段的中心位置。

◆ 噴頭垂直向下安裝。

◆ 噴頭中心距玻璃表麵115～135mm，濺水盤距玻璃頂部50～100mm，噴頭兩扼臂與玻璃窗平行。

◆ 所有可燃材料距玻璃正麵的淨距離zui小為50mm，可采用安裝zui小915mm的小型隔牆，或當地消防部門認可的方法來隔離玻璃和可燃材料。

◆ 噴頭安裝時框架兩扼臂必須與玻璃麵平行，噴頭濺水盤上水流方向箭頭標記應垂直指向玻璃麵。

◆ 噴頭間距：

K80噴頭zui大間距：2.42m，zui小間距為1.82m（除非噴頭之間有豎向隔板隔斷，zui小間距可縮小。）。

K57噴頭zui大間距：1.82m，zui小間距為0.85m（除非噴頭之間有豎向隔板隔斷，zui小間距可縮小。）。

◆ 噴頭與玻璃（窗）的豎向隔板或框架的距離zui大距離為：K80噴頭：1.21m；K57噴頭：0.91m；zui小距離為0.1m。

◆ 玻璃zui大組合長度：不限製。

五、貯存、安裝、使用維護注意事項：

1、灑水噴頭應貯存在-15℃～40℃的幹燥環境中，在4-40℃的室內環境中使用。

2、安裝噴頭時和管件螺紋聯接處建議使用聚脂氟乙稀密封帶,管件應是符合國家標準的產品。

3、噴頭安裝時應使用19的呆扳手，並注意正確使用（扳手切勿撞到感溫元件以免造成感溫元件及框架間的結構部件損壞，而引起噴頭的安全隱患），如下圖所示。噴頭擰緊力距為10-20N.m,嚴禁超過30N.m。經過碰撞、跌落、摔擊的噴頭不得使用。

4、噴頭應保持清潔,嚴禁噴塗油漆,塗料等。

5、待安裝噴頭應儲存在廠方提供的泡沫防護盒內，施工人員不得隨意用其它容器:如安全帽、油漆桶等使用或存放。

6、取放噴頭不允許用拋物、攏抓、傾倒等方式，必須輕拿,輕放,感溫元件、框架間的結構部件嚴禁碰撞。由於不規範的操作或安裝造成噴頭框架受損、感溫元件受損引發的滲漏和誤噴,本公司不承擔任何責任。
