ZSJZ係列水流指示器（馬鞍式）

 執行標準：GB5135.7-2003

一、用 途:

     ZSJZ係列水流指示器是濕式自動噴水滅火係統的一個關健部件。一般安裝在係統各分區的消防幹管始端，可將水流動的信號轉換為輸出電信號,送到電控箱或消防控製中心顯示水流動作或火警的區域,對係統實施監控、報警作用。

二、工作原理:

    當濕式噴水滅火係統中的某分區發生火災時，噴頭感溫爆炸開啟滅火(或工作人員打開末端試水閥進行放水試驗時)，輸水管水流推動葉片，直接(二線製)使微動開關動作,給出水流動信號，使電控箱或消防控中心顯示出該分區火警信號。

三、特點:

a.本公司生產的水流指示器結構先進、用料講究、外型優美、性能可靠。

b.本公司水流指示器屬於免調試型，且安裝維修方便。

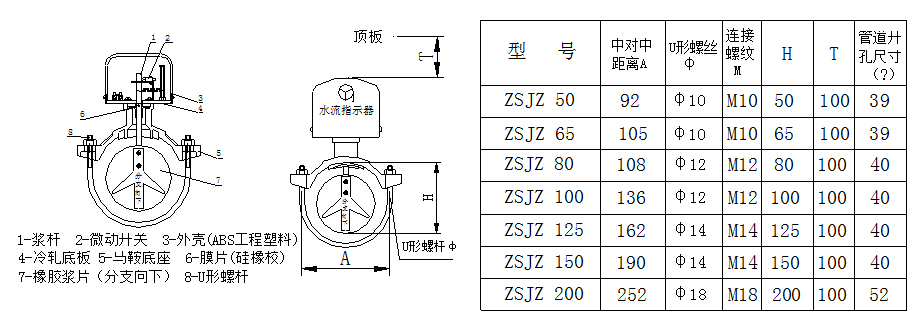

四、主要技術參數及規格型號:

1、主要技術參數:

a、密封試驗壓力:2.4MPa.    b、額定工作壓力:1.2MPa.

c、靈敏度:報警流量在15L/min37.5L/min之間.    d、開關容量:DC24V,3A.

e、延遲時間：（無源時）OS信號輸出,如用戶需求可加延遲電路。

五、安裝使用,維護須知:

1、馬鞍式水流指示器，配QT450馬鞍式底座，安裝時在預定的管路上，用開孔機

  鑽開圓孔，去掉孔的切屑和垃圾，將馬鞍式底跨套在管路的圓孔部位，將Ｕ形

  螺杆從管道底部套入馬鞍底座兩側的圓孔，再旋緊螺帽。注意不得用力過大，

  以防造成馬鞍底座斷裂。

2、連接水流指示器的管路必須保證其前後直管長度不小於管路直徑的5倍,應根據管路公稱直徑來選用水流指示器,及相應配套的漿片(漿片分支方向朝下安裝)。

3、水流指示器應垂直水平安裝.水流指示器塑殼最頂部距建築頂棚應至少預

   留100mm空間,以便水流指示器調試時能打開外殼。

4、接線時可直接將二信號線與微動開關的兩信號線連接即可。

5、安裝時注意水流方向,不可反方向安裝,(銘牌水流方向與管道水流方向一致)。
